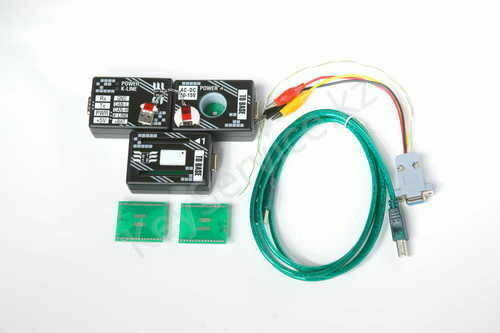

Программно-аппаратный комплекс по работе с ключами Mersedes Instrument





Ознакомительная документация к устройству и программному обеспечению.



Назначение устройства.



При помощи данного устройства и программного обеспечения вы сможете

изготавливать электронные ключи для автомобилей Mercedes, проверять достоверность информации в дампах памяти из электронных блоков и производить их редактирование. Значительно облегчается поиск неисправностей системы санкционирования доступа FBS3.



Текущие возможности.

Базового устройства и программы калькулятора дампов.



- Тестирование загруженных дампов памяти на совместимость по математике HASH , наличия блокировок, эксплуатационное состояние, недостоверности контрольных сумм.



- Функции генерации дампов с автоматическим сохранением в различных комбинациях, возможность создания «новых» дампов памяти к некоторым блокам управления двигателем.



- Возможность генерации дампов ключей по данным блока EZS без внесения изменений в дампы блоков автомобиля. Расчёт осуществляется на сервере, требуется Интернет-соединение. Программа производит подключение и отображает ход процесса. Время расчета ключа от 1 до 10 минут в среднем.



- Возможность восстановить еепром родного ключа(на процессоре Motorolla) при повреждении без физического вмешательства в блоки автомобиля.



- Визуальное отображение актуальной информации, с возможность её редактирования из полей программы.



- Отображение лога действий с возможностью сохранения в документ Word.



- Чтение памяти еепром из электронных замков EZS по к-линии , CAN или инфракрасному порталу EZS (IK).



- Чтение/запись данных кодирования блоков EZS.



- Чтения эксплуатационного состояния, флагов блокировок и признаков использования ключей.



- Чтение памяти еепром из блока электронного селектора автомобилей W220,W230,W215.



- Полноценное чтение/запись еепром блоков ААМ и EAM(W163) по к-лайн,

Генерация дампов ключей по прочитанным данным.



- Чтение, стирание, запись блока блокировки рулевой колонки (ESL) без необходимости снятия с автомобиля, тестирование его механической исправности.



- Чтение данных и обнуление(«сделать новым») блоков ECU по CAN(K-Line), при помощи дилерского пароля..



- Эмуляция блока ESL(любой, включая на NEC, кроме W204,W212) , для возможности проверки электронного замка EZS при его отсутствии.



- Универсальный калькулятор дампов ключей. Позволяет проверять состояние данных еепрома ключа и производить расчет на необходимое количество запусков.



- Калькулятор дубля пробега в EZS .



- База эталонных FULL-дампов процессоров НС908, блоков EZS, для проверки и восстановления.



- Модульная конструкция. Возможность расширения функций, как на уровне "железа", так и программы.



- Обновления программы устройства по USB.



- Интерфейс программы на двух языках. Русский и английский.











Модуль расширения NEC Programmer.


- Тестирование состояния еепрома микропроцессора NEC, выпаянного из платы ключа.



- Стирание микропроцессора NEC, для возможности записи его в последствии в составе ключа по ИК.



- Возможность восстановить биты разрешения радио-передачи, в случае, если они были повреждены ранее.



- Запись микропроцессора NEC дампом ключа 041 или 051 типа.



- Чтение и запись 6 байт еепрома микропроцессора ключа (RW bytes) .



- Зная пароль ключа (PSW) (из дампа замка, к примеру), возможность запросить текущий хэш ключа и его расшифровка. При этом будет произведена проверка пароля (PSW) на принадлежность к этому ключу. Ресурс ключа при этом будет уменьшен на 2.

Позволяет проверить совместимость ключа с NEC к дампу EZS при поиске неисправности.



- Поддерживаемые версии NEC, для работы на плате программатора:



Без функции Keyless Go

567897041 – ROM $28

567897051 – ROM $35

567897061 – ROM $40

567897071 – ROM $51

567897081 – ROM $57

00040229 - ROM $57


С функцией Keyless Go

00028772 – ROM $07

00032094 – ROM $09

567912011 – ROM $41

567912021 – ROM $42

567912041 – ROM $59

567912051 – ROM $61

00032638 — ROM $03

00040582 – ROM $06

00043650 – ROM $08





Модуль расширения IK Tester.



- Тестирование состояния ключа по ИК каналу.



- Запись ключа на основе микроконтроллера НЕК, дампом ключа 041 или 051, заранее стёртого на плате NEC Programmer .



- Чтение и запись 6 байт еепрома микропроцессора ключа (RW bytes) .



- Зная пароль ключа (PSW) (из дампа замка, к примеру), возможность запросить текущий хэш ключа и его расшифровка. При этом будет произведена проверка пароля (PSW) на принадлежность к этому ключу. Ресурс ключа при этом будет уменьшен на 2.

Позволяет проверить совместимость ключа с NEC к дампу EZS при поиске неисправности.



- Возможность работы с парами ключей (212, 639), имеющих состояние (0С F4,04 FC). Чтение пароля (PSW) и активация ключа

0C F4 в состояние 04 FC. Прочитанные данные записываются в блоки EZS, ESL (ESM), ECU автомобиля. Данные самого ключа (пары ключей) не изменяются.





Модуль расширения IK Portal .



- Работа с блоком EZS, через инфракрасный портал ключа .



- В данный момент доступно чтение данных EZS (альтернатива чтению по к-лайн).

Доступны для чтения эксплуатационное состояние, флаги блокировок и признаков использования ключей, серийные номера и хэши.



- Устройство предлагается к самостоятельному изготовлению (переделка платы ключа на NEC, маленька черная «рыбка»).



*Инструкция по изготовлению высылается по запросу. Не изготавливается и в готовом виде не продается!











Перечень поддерживаемых электронных блоков.



EZS



W202, W208, W210 - MC68HC05X32 - калькулятор и тестер дампов, чтение еепром и данных по к-линии.



W203, W463, W639 – MC68HC908AZ60 - 2 варианта структуры дампов еепром, калькулятор и тестер дампов, чтение еепром и данных по к-линии.



W220, W230 – MC68HC05X32 - калькулятор и тестер дампов, чтение еепром и данных по к-линии.



W220, W230 - MC68HC908AZ60 - 2 варианта структуры дампов еепром, калькулятор и тестер дампов, чтение еепром и данных по к-линии.



W209, W211 – MC68HC912Dx128 (112 pin) – калькулятор и тестер дампов, чтение еепром и данных по CAN-шине при прямом подключении к EZS(скорость 83,333 KB/s, а так же через ZGW при работе через OBD разъем( скорость 500 KB/s).



W209, W211, W215 – MC9S12Dx128 (80 pin) – калькулятор и тестер дампов, чтение еепром и данных по CAN-шине при прямом подключении к EZS(скорость 83,333 KB/s, а так же через ZGW при работе через OBD разъем( скорость 500 KB/s).



W164 - – MC9S12Dx128 (80 pin) - калькулятор и тестер дампов, чтение еепром и данных по CAN-шине при прямом подключении к EZS(скорость 83,333 KB/s, а так же через ZGW при работе через OBD разъем( скорость 500 KB/s).



W163 – AAM - MC68HC705X32, EAM - MC68HC705X32/93C56. – калькулятор дампов, чтение/запись еепром по к-линии.



W906, W639 – MC9S12DT256 - калькулятор и тестер дампов, чтение еепром и данных по CAN-шине при прямом подключении к EZS или работе через OBD разъем( скорость 500 KB/s).



W169 , W245 – MC9S12Dx128 - калькулятор ключей по дампу, чтение еепром и данных по CAN-шине при прямом подключении к EZS(скорость 83,333 KB/s, а так же через ZGW при работе через OBD разъем( скорость 500 KB/s).

ECU

Работа по дампам .


VDO 24C02 (статическая синхронизация или только сделать новым).


VDO CDI 24C04 (только сделать новым).


Bosch ME2.x 95P08 (тестер и калькулятор ключей, сделать новым ).


Bosch CDI 95P08 (тестер и калькулятор ключей, сделать новым).


Bosch MC68HC11E9 (2 варианта исполнения, статическая синхронизация или сделать новым).


Temic CDI 95080 (тестер и калькулятор ключей).


Siemens SIM4LE Flash 29F400 М111 (раскриптовщик, тестер и калькулятор ключей, сделать новым).


Siemens SIM4LKE Flash 29F800 М271 (тестер и калькулятор ключей, сделать новым).


Bosch CDI 95160 , 95320 (тестер и калькулятор ключей, сделать новым).


Bosch ME9.7 (сделать новым).



Работа по CAN (k-line) , прямое подключение к блоку.

Чтение данных (хэши ключей и состояние).


Bosch ME9.7


Bosch CR4.xx


Bosch ME2.8


Siemens SIM266


Delphi CRD2.xx

(По мере тестирования программы на реальных блоках список

будет расширяться).

Услуга расчета пароля платная.



ESL

- С микропроцессором MC68HC705E6 (любой). Чтение, стирание, запись.

- С микропроцессором NEC (любой). Чтение, стирание , при наличии пароля. Услуга расчета пароля по дампу платная.



ESM(W220,W230 кузова)


Чтение еепрома 93C56 и MCU по К-линии, тестирование совместимости и состояния (любой).





ISM , 722.9(7Getronic) (W164,W221,W211 кузова)


Чтение данных (хэши ключей и состояние).


«Сделать новым» при наличии пароля. Услуга расчета пароля платная.







KEY type 011, 021, 031, 041, 051 (генерация дампов еепром).

Возможность рассчитать дамп еепрома ключа с нуля с любым ресурсом срабатывания. Тестирование хэша ключа в замке и подгонка создаваемого дампа ключа под этот ресурс (функция восстановления родного ключа). Возможность создать как не авторизированный ключ (состояние нового ключ, не бывавшего ни разу в замке), так и авторизированный (рабочее состояние).
